Introduktion

Transpondernycklar är idag en standardiserad komponent i bilens datorsystem och blir allt mer avancerade för varje år. Vår branschkunskap följer denna utveckling i det ständiga arbetet med att hitta fungerande lösningar för eftermarknaden. På den svenska fordonsmarknaden finns en stor variation av bilmärken och modeller, där varje modell har sina egna metoder för diagnostisk programmering. Det är omöjligt att utbilda användare i alla modeller, så det kommer alltid att finnas ett inslag av det okända som måste hanteras. Det bästa sättet att lära sig om transpondrar och diagnostisk programmering är att förklara vad som faktiskt händer inne i bilen och hur transpondrarna interagerar med startspärren. Denna kunskap kan användas generellt vid osäkra situationer och felsökning.

Syfte med utbildningen

Kursen är utformad för att ge maximal möjlighet att delta i både teori och praktiska övningar. Du kommer att arbeta med specialbyggda, fullt fungerande diagnossimulatorer som gör det möjligt att visuellt se de olika komponenterna som utgör ett säkerhetssystem i exempelbilar. Varje övning täcker viktiga processer och lösningar, från val och hantering av transpondrar till diagnostisk kommunikation för nyckelprogrammering. Förkunskaper

• Det finns inga obligatoriska krav.
• Grundläggande kunskap om transponderidentifiering eller nyckelkopiering kan vara till hjälp.
• Erfarenhet av diagnostisk nyckelprogrammering kan också vara en fördel.

Ämnen

Transpondrar

Fokuserar på transponderteori och förklarar viktig information som alla deltagare bör känna till när de arbetar med diagnostisk nyckelprogrammering. Förmågan att korrekt identifiera transpondrar är avgörande och är det första steget vid felsökning. Prodibs tekniska support uppskattar att 75 % av programmeringsproblem beror på felkonfigurerade transpondrar eller felaktiga nycklar.

• Vad är transpondrar? – En omfattande genomgång av vad transpondrar är och hur de fungerar.
• Autentisering – Hur olika typer av transpondrar autentiserar sig och vilka typer av kryptering som används.
• Översikt av kryptotranspondrar – Detaljerad diskussion och praktiska tillämpningar av de tre största tillverkarna (Texas Instruments, Phillips NXP, Megamos) samt den senaste tekniken.
• Bildgenerering – Skapa bildgenererade eller förkodade transpondrar med olika verktyg för diagnostisk nyckelprogrammering.
• Kloning – Nuvarande lösningar för kloning av transpondrar, samt fördelar och begränsningar.
• Transponder-ID som behandlas: 60-72, 46, 48 och relaterade sub-ID.

Diagnostisk nyckelprogrammering

• On-Board Diagnostics – Vad är OBD och varför är det viktigt.

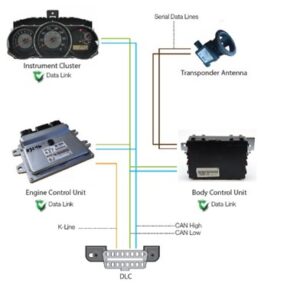

• Nätverkskommunikation – Hur komponenterna i ett fordons säkerhetsnätverk kommunicerar.
• ECU-komponenter – Lär dig om de olika typerna av elektroniska styrenheter som ingår i bilens säkerhetsnätverk.
• Startspärrkonfigurationer – Hur startspärrens kedja är uppbyggd, inklusive datalänkar och interna säkerhetsfunktioner.
• Programmering av nycklar – Vad som faktiskt händer när du programmerar nycklar via diagnostik.
• Nyckelvarianter – En översikt över alla aktuella typer av nyckelsystem, inklusive slot-nycklar och proximity-nycklar.
• Säkerhetsåtkomst – En genomgång av de olika säkerhetslagren, som PIN-koder och tidsstyrd åtkomst.
• Tips och felsökning – Praktiska råd för att lösa problem och undvika vanliga fel.

ECU-nätverk som innehåller alla relevanta komponenter för startspärrsystemet behandlas.

Verktyg

Smart Pro är huvudverktyget, men kursen täcker flera diagnostiska verktyg. Deltagare kan ta med egna verktyg (ej kopior).

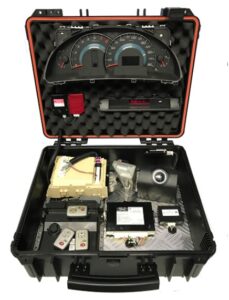

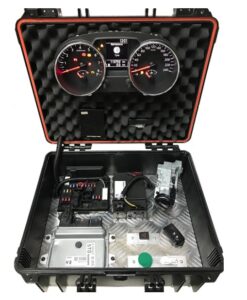

Simulatorer

Fordonssimulatorer som används:

• Mazda 3 BL (2009 – 2013) BLADED ID6F-63
• Mitsubishi Magna TJ (2000 – 2005) BLADED ID46 PW/MA
• Mitsubishi Trition MQ/MR (2015 – 2021) BLADED ID46 CDP
• Holden Barina TK (2005 – 2011) BLADED ID48
• Holden Barina TM (2011 – 2018) BLADED ID46E
• Holden Commodore VE (2006 – 2013) BLADED ID46 Circle+
• Holden Rodeo RA (2003 – 2008) BLADED ID48
• Holden Captiva CG (2014 – 2018) PROXIMITY ID46E
• Toyota Corolla ZRE182 (2012 – 2018) BLADED ID7A H key
• Toyota Aurion GSV40R (2009 – 2011) PROXIMITY ID6E-98
• Nissan Tiida C11 (2006 – 2013) BLADED ID46 PW/MA
• Nissan Dualis J10 (2007 – 2013) TWIST PROX ID46
• Hyundai Santa FE (2013 – 2018) PROXIMITY ID46
• Hyundai i30 FD (2007 – 2012) BLADED ID46
• Hyundai i30 PD (2017 – 2021) PROXIMITY ID7A-XX
• Kia Sorrento UM (2015 – 2019) PROXIMITY ID49
• Great Wall V240 (2011 – 2014) BLADED ID48
• Mercedes C Class W209 (2000 – 2008) IR KEY

Exempel: 2013 Nissan Dualis ”Twist” Intelli Key-system, komplett fungerande och programmerbar simulator för alla nyckel/prox och fjärrfunktioner.

Exempel: 2011 Toyota Aurion proximity-nyckelsystem, komplett fungerande och programmerbar simulator för alla nyckel/prox och fjärrfunktioner. Perfekt för att demonstrera Tango Toyota Proximity-emulering.

Lärandemål

Efter kursen har du bättre förståelse för fordonets säkerhetsnätverk och transpondrar, förbättrad felsökning och ökad trygghet i att bedöma jobb och prissätt
